Led Işık Şiddeti Ayarla

Proje Amacı:

Bir LED’in parlaklığının yavaşça artıp azaldığını (nefes alma efekti gibi) görmek.

---

Gerekli Malzemeler:

(Tinkercad içinde hepsi var)

• 1 x Arduino UNO
• 1 x LED
• 1 x 220 ohm direnç
• Bağlantı kabloları
• Breadboard (devre tahtası)

---

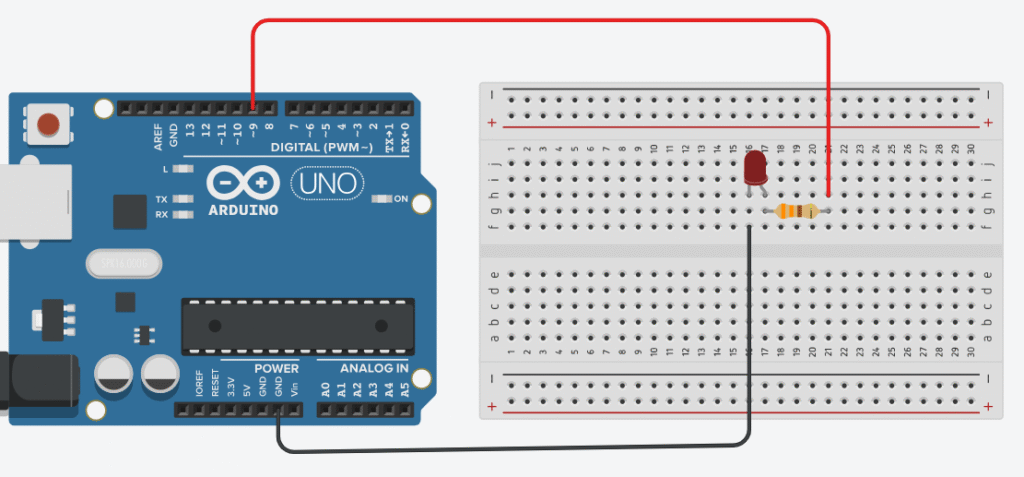

Devre Bağlantısı (Tinkercad için):

1. LED’in + (anot) bacağını Arduino’nun pin 9 numarasına bağla.
2. LED’in – (katot) bacağını 220 ohm direnç üzerinden GND (toprak) pinine bağla.

---

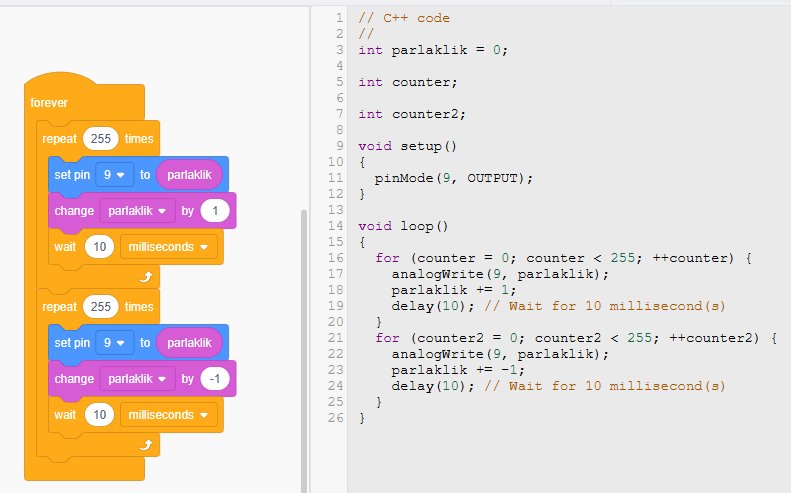

Kod (Arduino IDE ya da Tinkercad içinde “Code” kısmında yazılabilir):

int parlaklik = 0;

int counter;

int counter2;

void setup()
{
  pinMode(9, OUTPUT);
}

void loop()
{
  for (counter = 0; counter < 255; ++counter) {
    analogWrite(9, parlaklik);
    parlaklik += 1;
    delay(10); // Bekle 10 millisecond(s)
  }
  for (counter2 = 0; counter2 < 255; ++counter2) {
    analogWrite(9, parlaklik);
    parlaklik += -1;
    delay(10); // bekle 10 millisecond(s)
  }
}

---

mBlock ile Blok Kodlama (Arduino’ya yüklemek için):

mBlock Adımları:

1. mBlock programını açın.
2. Cihaz olarak Arduino Uno seçin.
3. Uzantılar menüsünden Arduino uzantısını ekleyin.
4. Aşağıdaki blokları kullanarak kodu oluşturun:

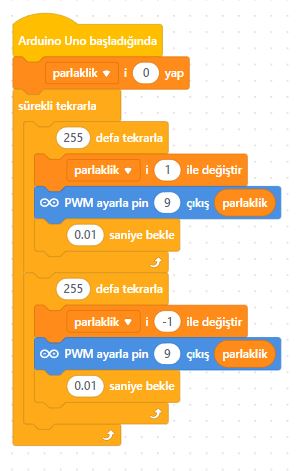

mBlock Blok Akışı:

---

Açıklama

• LED ışığımızın parlaklığı artıyor ve sonra tekrar azalıyor.
• Bu etkiye “nefes efekti” deniyor.
• Arduino, LED’e ne kadar elektrik verileceğini ayarlayabiliyor.
• Biz de bu miktarı yavaş yavaş artırıp azaltarak güzel bir ışık efekti oluşturduk.
• Bilgisayardan gelen komutlarla bu ışık değişiyor.
