LCD Panel Nedir?
LCD, yani Likit Kristal Ekran (Liquid Crystal Display), küçük bir yazı ekranıdır.
Biz bu ekranı Arduino projelerinde yazı yazmak, sensör bilgisi göstermek ya da bir şeyler ölçtüğümüzde sonucu görmek için kullanırız.
LCD Ne İşe Yarar?
LCD ekranı şunlar için kullanabiliriz:
- “Hoş geldin!” gibi yazılar yazmak
- Mesafe sensöründen gelen uzaklığı göstermek
- Sıcaklık değerlerini yazmak
- Sayı saydırmak
Yani LCD, bizimle Arduino arasında bilgi alışverişi yapan bir “ekranlı konuşma kutusu” gibidir!
LCD Nasıl Görünür?
Bizim kullandığımız genellikle 16×2 LCD ekrandır.
Bu ne demek?
- 16 karakterlik genişlik (yani 16 harf)
- 2 satırlık yükseklik (yani 2 yazı satırı)
Yani bir anda toplam 32 karakter yazabiliriz!
LCD Arduino’ya Nasıl Bağlanır?
2 Türü Var:
1. Normal LCD (çok kablolu)
- Daha fazla kablo gerekir
- Potansiyometre ile kontrast ayarı yapılır
2. I2C LCD (sadece 4 kablo)
- Daha kolay
- Az kablo
- Biz bunu öneriyoruz!

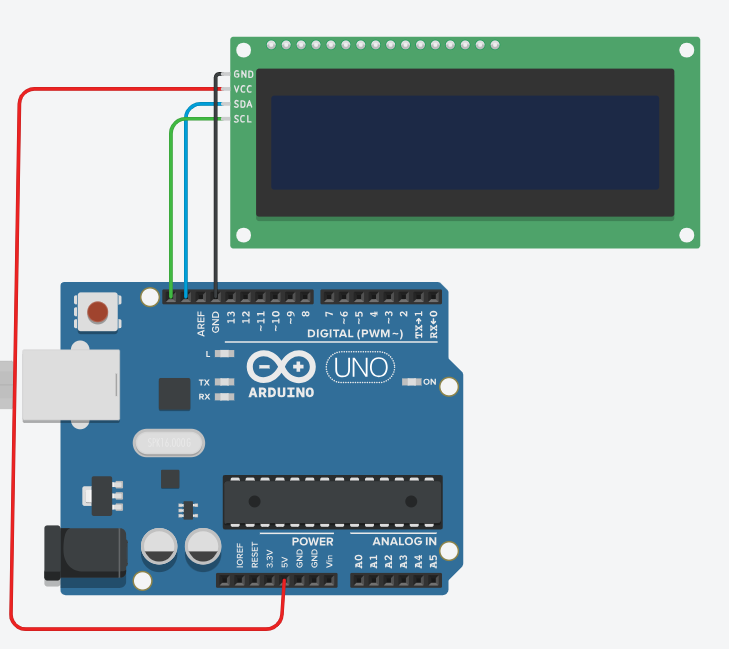

I2C LCD Kablo Bağlantısı (Arduino UNO ile):
| LCD Pini | Arduino Pini |
|---|---|
| GND | GND |
| VCC | 5V |
| SDA | A4 |
| SCL | A5 |
Bu bağlantıdan sonra Arduino’ya yazı yazabiliriz!

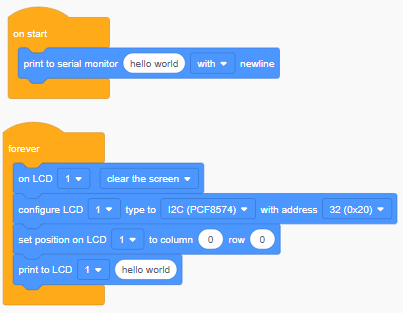

Nasıl Yazı Yazarız?
Arduino’ya küçük bir program yazarız:
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
// LCD ekranı tanıt
LiquidCrystal_I2C lcd(0x27, 16, 2);
void setup() {
lcd.begin(); // LCD'yi başlat
lcd.backlight(); // Arka ışığı aç
lcd.setCursor(0, 0); // 1. satır, 1. sütun
lcd.print("Merhaba!"); // Yazı yaz
lcd.setCursor(0, 1); // 2. satıra geç
lcd.print("LCD ekran :)");
}
void loop() {
// Sürekli tekrar eden bir şey yok
}LCD Kullanımı Nerelerde?
- Akıllı çöp kutusu → kapağın açık mı kapalı mı yazabilir
- Hava durumu istasyonu → sıcaklığı gösterebilir
- Mesafe ölçen cihaz → “10 cm” gibi yazabilir
- Sayaç projeleri → 1, 2, 3… diye sayabilir
Özet
- LCD ekran, Arduino’ya göz gibi yazı gösterir
- Kullanımı kolaydır
- Yazı, sayı, ölçüm gibi bilgiler gösterilir
- Projeye anlam ve şıklık katar!
