Çift Buton Kullanımı

Arduino Çalışması: İki Buton ile LED Kontrolü

Amaç:

Bu çalışmada, iki buton kullanarak bir LED’i yakıp söndürmeyi öğreneceğiz.

• Birinci buton LED’i yakacak.
• İkinci buton LED’i söndürecek.

---

Gerekli Malzemeler:

• 1 adet Arduino UNO
• 1 adet LED
• 2 adet buton
• 2 adet 10K ohm direnç (butonlar için)
• 1 adet 220 ohm direnç (LED için)
• Breadboard
• Jumper kablolar

Devre Bağlantısı:

• LED‘in uzun bacağı (anot) → Arduino pin 13
• LED’in kısa bacağı (katot) → 220 ohm direnç → GND
• Birinci buton (LED yakmak için):
  • Bir ucu → Arduino pin 2
  • Diğer ucu → GND (10K direnç ile) ve 5V
• İkinci buton (LED söndürmek için):
  • Bir ucu → Arduino pin 3
  • Diğer ucu → GND (10K direnç ile) ve 5V

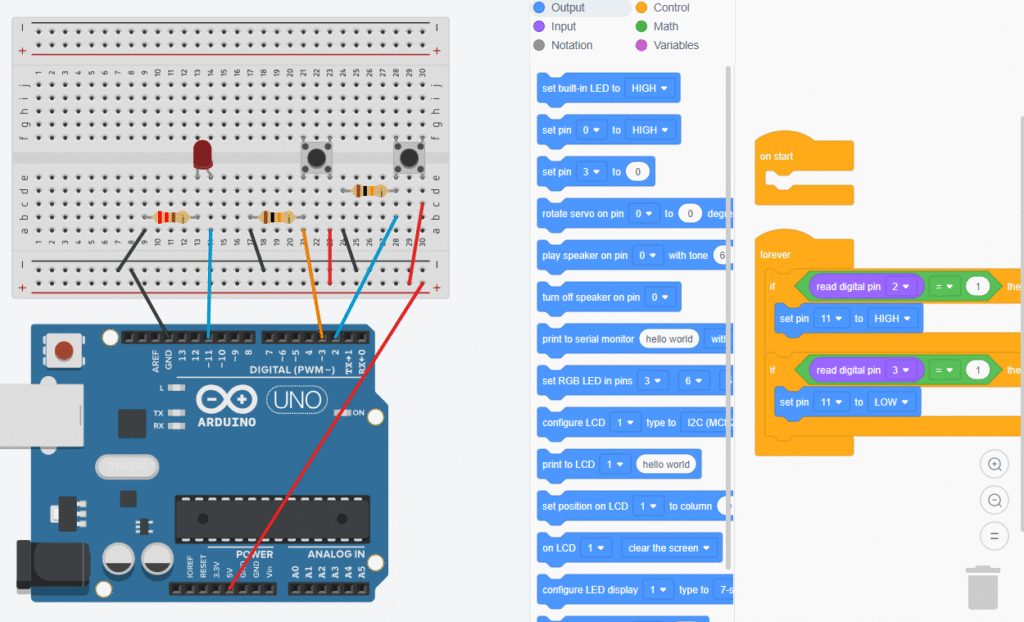

Tinkercad Devre Şeması

---

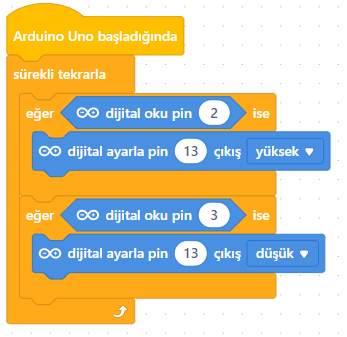

Mblock Kodu

Arduino Kodu:

cppCopyEditint ledPin = 13;
int butonYak = 2;
int butonSondur = 3;

void setup() {
  pinMode(ledPin, OUTPUT);
  pinMode(butonYak, INPUT);
  pinMode(butonSondur, INPUT);
}

void loop() {
  if (digitalRead(butonYak) == HIGH) {
    digitalWrite(ledPin, HIGH); // LED’i yak
  }

  if (digitalRead(butonSondur) == HIGH) {
    digitalWrite(ledPin, LOW); // LED’i söndür
  }
}

---

Açıklama:

• pinMode: Hangi pinin giriş (buton) veya çıkış (LED) olduğunu belirler.
• digitalRead: Butona basılıp basılmadığını kontrol eder.
• digitalWrite: LED’e elektrik verip yakar veya kesip söndürür.

---

Sonuç:

Bu proje ile iki farklı buton kullanarak bir LED’in kontrolünü sağladık.
Artık LED’i yakmak için bir butona, söndürmek için diğerine basabiliyoruz!
