RGB LED Kullanımı

RGB LED Nedir?

Tanım:

RGB LED, tek bir LED içinde üç farklı renk barındıran özel bir LED’dir.
Bu üç renk şunlardır:

1. R: Kırmızı (Red)
2. G: Yeşil (Green)
3. B: Mavi (Blue)

Bu üç temel rengi farklı oranlarda karıştırarak birçok farklı renk oluşturabiliriz!

---

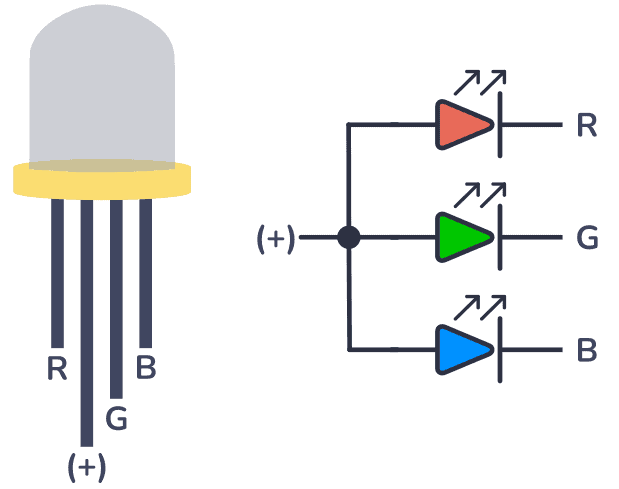

RGB LED’in Bacakları (4 Bacaklıdır):

Bacak No	Görev
1	Kırmızı (R)
2	Ortak uç (GND veya VCC)
3	Yeşil (G)
4	Mavi (B)

RGB LED’ler “ortak katot” (GND) veya “ortak anot” (VCC) olabilir. Bu örnekte ortak katot (GND) olanı kullanalım.

---

Uygulama: Renkli Işık Gösterisi (Arduino ile)

Amaç:

Arduino ile RGB LED’i kullanarak sırayla kırmızı, yeşil, mavi ve beyaz ışık yakmak.

---

Gerekli Malzemeler:

• Arduino UNO
• 1 adet RGB LED (ortak katot)
• 3 adet 220 ohm direnç
• Breadboard ve jumper kablolar

---

Devre Bağlantısı:

RGB LED Bacağı	Direnç ile Bağlanacak Pin	Açıklama
R (1)	Arduino pin 9	Kırmızı renk
Ortak Katot (2)	GND	Ortak toprak
G (3)	Arduino pin 10	Yeşil renk
B (4)	Arduino pin 11	Mavi renk

---

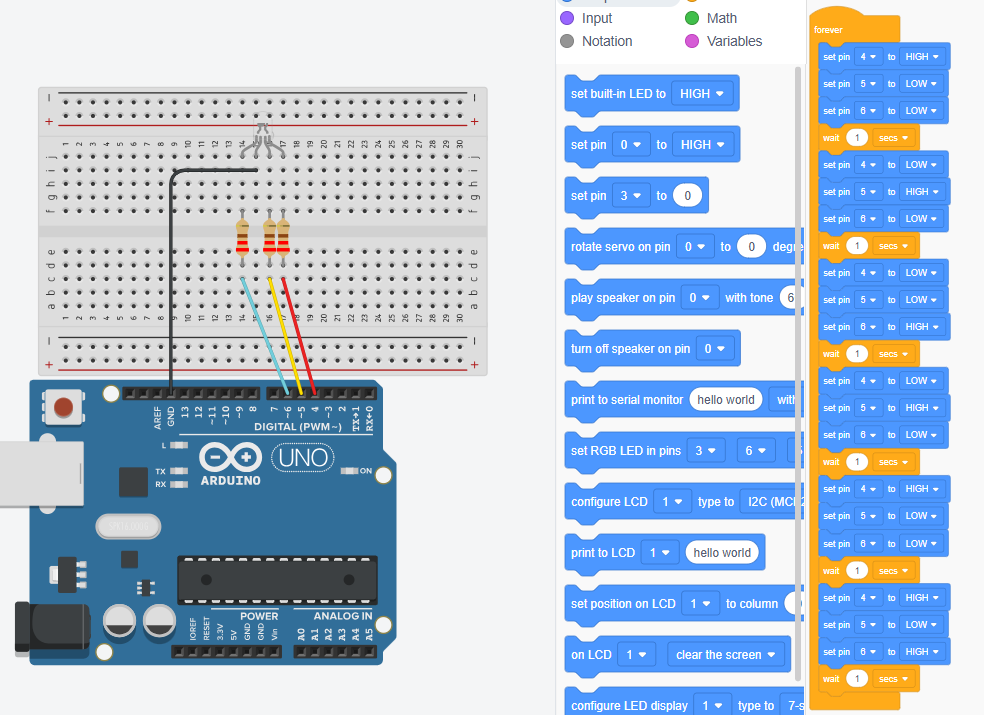

Tinkercad Devre Tasarımı

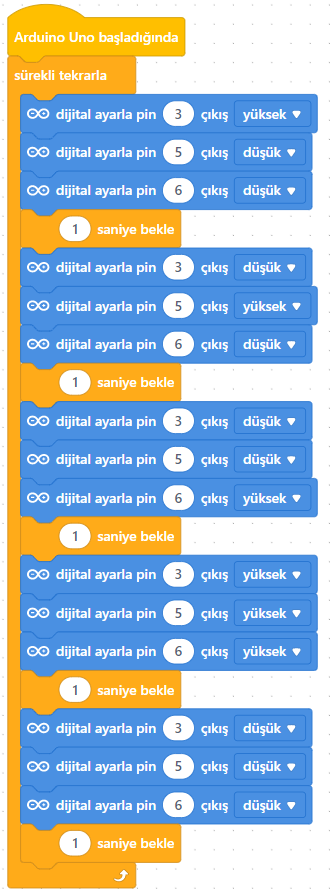

MBlock Kodları

Arduino Kodu:

cppCopyEditint redPin = 3;
int greenPin = 5;
int bluePin = 6;

void setup() {
  pinMode(redPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
  pinMode(bluePin, OUTPUT);
}

void loop() {
  // Kırmızı
  digitalWrite(redPin, HIGH);
  digitalWrite(greenPin, LOW);
  digitalWrite(bluePin, LOW);
  delay(1000);

  // Yeşil
  digitalWrite(redPin, LOW);
  digitalWrite(greenPin, HIGH);
  digitalWrite(bluePin, LOW);
  delay(1000);

  // Mavi
  digitalWrite(redPin, LOW);
  digitalWrite(greenPin, LOW);
  digitalWrite(bluePin, HIGH);
  delay(1000);

  // Beyaz (Hepsi açık)
  digitalWrite(redPin, HIGH);
  digitalWrite(greenPin, HIGH);
  digitalWrite(bluePin, HIGH);
  delay(1000);
  // Hepsi Kapalı
  digitalWrite(redPin, LOW);
  digitalWrite(greenPin, LOW);
  digitalWrite(bluePin, LOW);
  delay(1000);
}

---

Sonuç:

RGB LED sayesinde tek bir LED ile farklı renkler oluşturabiliriz.
Bu projede:

• Kırmızı, yeşil, mavi ve beyaz renkler sırayla gösterildi.
• Farklı parlaklıklar ve karışımlar ile mor, turuncu, camgöbeği gibi renkler de yapılabilir.
